InnoDB 逻辑存储结构

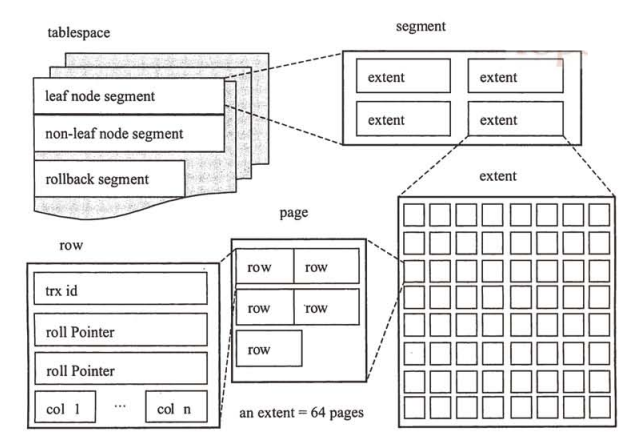

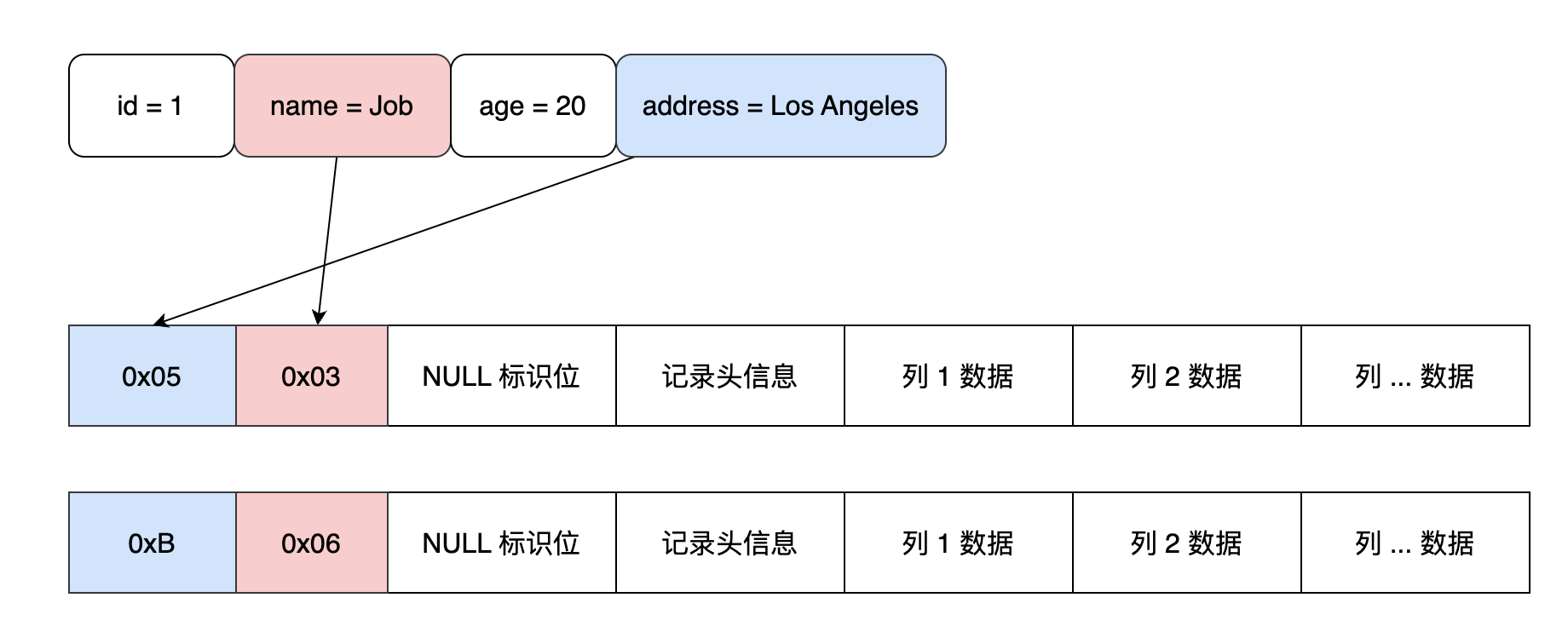

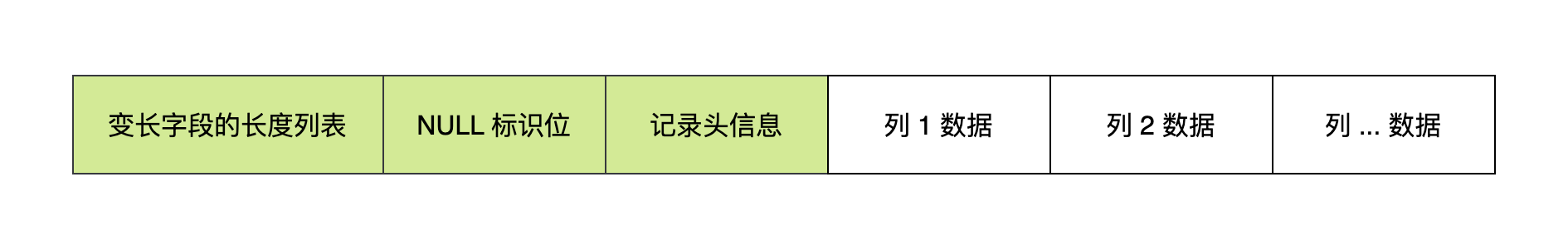

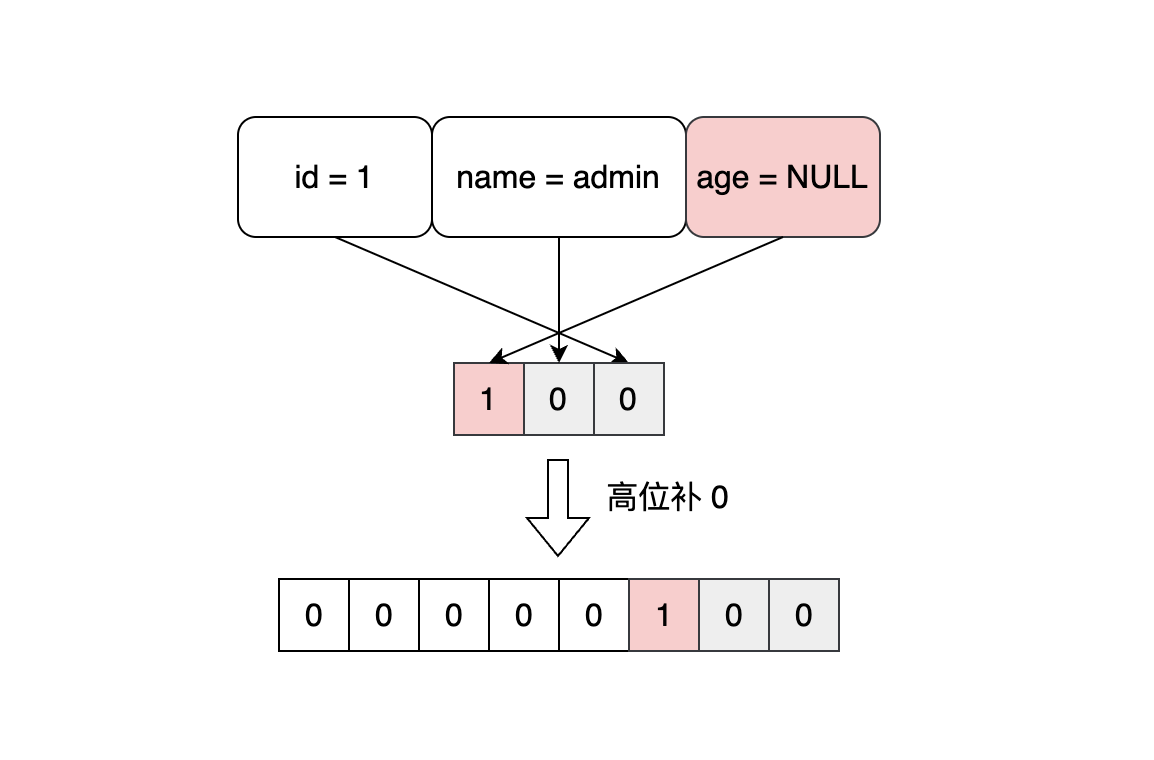

@[toc] --- ## InnoDB 逻辑存储结构 InnoDB 中的所有数据都被逻辑地存放在一个空间中，这个空间被称之为 “**表空间**”（tablespace），表空间可以看作 InnoDB 存储引擎逻辑结构的最顶层，其中包含以下几个部分： - **段（segment）**：表空间是由各个段组成的，常见的段有： - 数据段（leaf node segment）：InnoDB 是索引组织表（index organized）的，数据即索引，索引即数据，因此数据段其实就是索引（B+ 数的叶子结点） - 索引段（non-leaf node segment）：B+ 树的非叶子节点 - 回滚段（rollback segment）：也就是 undo log 中的数据 - **区（extent）**：一个段最多可以申请 4 个区，区由 64 个连续的页组成，**每个页大小为 16KB**，即每个区的大小为 64 * 16 = 1M - **页（page）**，也称为 “块”（block）：**页是 InnoDB 磁盘管理的最小单位**。每个页中的数据组织形式是 “**行（row）**”，也就是说数据是按行进行存放的，每个页最多存放 16KB / 2 ～ 200 = 7992 行的记录  ## InnoDB 行记录格式 InnoDB 存储引擎提供了 Compact 和 Redundant 两种格式来存放行记录格式，MySQL 5.1 默认保存为 Compact 格式。 可以通过 `show table status like 'table_name'` 来查看当前表使用的行记录格式。 Redundant 是为了兼容 MySQL 5.0 之前的版本来存在的，这里就不详细说了，主要看 Compact 格式，如下所示：  首先，Compact 行格式的首部是一个非 NULL 变长字段（`varchar`）的长度列表，并且这个长度列表是按照列的顺序**逆序**放置的： - 当列的长度 < 255 字节，用 1 个字节标识 - 当列的长度 > 255 字节，用 2 个字节标识 举个例子，比如有四个字段 `(id, name, age, address)`，name 和 address 都是变长类型，有两行记录： | id | name | age | address | | ---- | ----- | ---- | ----------- | | 1 | Job | 20 | Los Angeles | | 2 | Julia | 21 | Panama | - name 列的长度分别是 3 和 5，十六进制表示 0x03 和 0x05 - address 列的长度分别是 11 和 6，十六进制表示 0xB 和 0x06 这两行记录对应的 Compact 格式如下图所示：  第二个部分就是 NULL 标识位，用于指示这行数据中是否有 NULL 值，若有的话，则将对应的比特位置为 1。具体来说，每个列对应一个二进制位（bit），二进制位同样按照列的顺序**逆序**排列。 比如有一行记录 `id = 1, name = "admin", age = NULL`，那么这行记录对应的 NULL 标位就是 `100`（逆序排放，`[age, name, id]`），然后在高位补 0，最终就是 `0000 0100`  第三部分是记录头信息（record header），固定占用 5 个字节（40 位），主要就是包含比如该行是否已被删除、页中下一条记录的相对位置等等之类的
